Трансформаторы стационарные силовые масляные понижающие трехфазные двухобмоточные общего назначения номинальной мощностью от 1000 до 6300кВА напряжением до 35 кВ с регулированием под нагрузкой (РПН) предназначены для нужд народного хозяйства. Трансформаторы пригодны для внутренней и наружной установки.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Под заказ

Расшифровка обозначения трансформатора

Т – трехфазный,

М – масляное охлаждение за счет естественной циркуляции воздуха и масла,

Н – регулировка напряжения под нагрузкой,

4000 – типовая мощность (кВА),

35  – класс напряжения обмотки ВН (кВ).

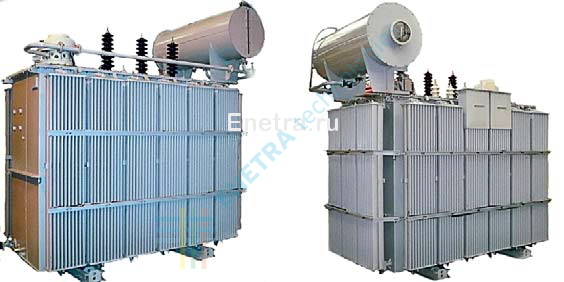

Конструктивные особенности модели ТМН-4000

ТМН-трансформаторы используют для распределительных подстанций крупных промышленных, энергоемких объектов и сетевых компаний. Они подходят для наружных и внутренних установок.

Баки трансформатора имеют прямоугольную форму, есть маслорасширитель. Болт заземления, кран/пробка для взятия проб и пробка для спуска масла расположены внизу бака. Съемные вводы ВН и НН находятся на крышке. Изоляторы производятся из фарфора.

Конструктивная часть состоит из магнитопровода, изготовленного из электротехнической стали высокого качества. Регулировка напряжения трансформатора осуществляется с помощью РПН-устройства. Оно обеспечивает управление работой трансформатора без его обесточивания. Газовое реле защищает  оборудование от повышенного давления. Также конструкция имеет две алюминиевые обмотки.

Подробности оформления заказа можно узнать по телефону. Если заполнить форму обратной связи на сайте – наш менеджер свяжется с вами по телефону через несколько минут.

Наличие Под заказ
Производитель ПАО "Укрэлектроаппарат", г. Хмельницкий
Напряжение по ВН, кВ 35
Схема соединения обмоток Ун/Д-11
Потери х.х., Вт 5300
Потери к.з., Вт 34000
Длина, мм 3800
Ширина, мм 1970
Высота, мм 3150
Масса полная, кг 12150
Самовывоз

Забрать трансформатор можно самостоятельно с нашего склада по адресу: Хабаровск, Суворова, 73К.

Обращаем ваше внимание – чтобы забрать оборудование со склада, необходимо заранее уточнить наличие товара по телефону: 8 800 770 06 88 или по электронной почте inbox@enetra.pro, а также ЗА СУТКИ передать информацию для пропуска автомобиля на склад, а именно: номер, марку, цвет, ФИО и паспортные данные водителя.

Важно: если покупатель физическое лицо – ему необходимо иметь при себе иметь паспорт/доверенность, если покупатель юридическое лицо – при себе нужно иметь доверенность и печать.

Доставка

Наши клиенты могут оформить доставку в любой населенный пункт Сибирского и Дальневосточного федерального округа. Доставка осуществляется посредством транспортных компаний. Клиент может сам выбрать любую ТК, мы сотрудничаем с компаниями  Деловые линии и GTD (Кит).

Доставка оборудования производится за дополнительную плату. Для расчета стоимости доставки необходимо сообщить менеджеру место поставки, срок работы объекта поставки, возможность самостоятельной разгрузки.

Правила погрузки и требования к транспорту

В случае отгрузки трансформатора  автомобильным транспортом заказчика необходимо соблюдать следующие требования:

  • Должна быть возможность верхней загрузки — открытый верх, либо съемный тент, поскольку погрузка трансформатора осуществляется кран-балкой

  • Задняя верхняя либо боковая перекладина каркаса тента должна быть съемной

  • Настил пола прицепа или кузова должен быть деревянным

  • В кузове должны иметься узлы крепления для увязки трансформатора

Перед погрузкой настил бортовой платформы, опорные поверхности груза должны быть очищены от снега, льда и грязи. Основные борта могут наращиваться дополнительными бортами соответствующей высоты и прочности.

Размещение трансформатора в кузове транспортного средства должно обеспечить равномерное распределение его массы по всей площади бортовой платформы. Более тяжелые грузы должны размещаться ближе к продольной оси симметрии бортовой платформы автомобильного транспортного средства, а более легкие — ближе к бортам; более крупные, тяжелые грузы  размещаются снизу.

Центр тяжести груза должен находиться как можно ниже над платформой и быть в середине длины кузова автомобильного транспортного средства. При погрузке нужно учитывать эффект снижения нагрузки. При разгрузке части груза может произойти перегрузка отдельных осей в результате изменения в распределении массы груза.

Важно: масса перевозимого груза и распределение нагрузки по осям не должны превышать величин, установленных изготовителем для данного транспортного средства. Загрузка автомобиля сверх номинальной грузоподъемности не допускается.

Трансформаторы размещаются в кузове автомобиля  с соблюдением транспортной маркировки, предусмотренной ГОСТ 14192-96 «Маркировка грузов».

Погрузка и крепление оборудования в кузове автомобиля осуществляется работниками склада ООО «ЭНЕТРА».

схема погрузки.png

Компания обеспечивает выполнение гарантийных обязательств, в частности ремонт силовых трансформаторов завода, по всему ассортименту продукции:

  • Гарантийный срок минского силового трансформатора — 5 лет
  • Гарантийный срок трансформаторных подстанций — 3 года.
